順絡LQH5BPN系列電感的飽和電流如何測試?

作者: 深圳市昂洋科技有限公司發表時間:2025-05-30 14:17:39瀏覽量:25

順絡LQH5BPN系列電感的飽和電流測試需結合其高頻特性與小型化設計,采用脈沖電流注入法結合電感-電流特性曲線分析進行精確測量。以下為具體測試方案與分析: 一、測試方法選擇 脈沖電流注入法...
文本標簽:

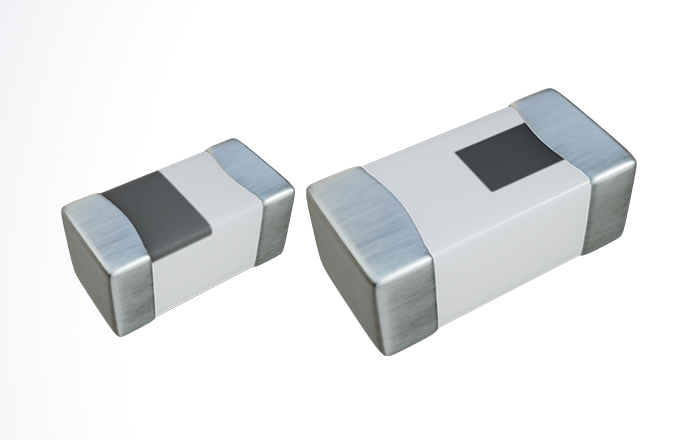

順絡LQH5BPN系列電感的飽和電流測試需結合其高頻特性與小型化設計,采用脈沖電流注入法結合電感-電流特性曲線分析進行精確測量。以下為具體測試方案與分析:




一、測試方法選擇


脈沖電流注入法


原理:通過快速施加脈沖電流,監測電感兩端的電壓變化。當電感進入飽和狀態時,其電感量下降,導致電壓波形出現非線性畸變(如電壓跌落或波形畸變)。


優勢:適用于高頻電感(如LQH5BPN系列),避免直流測試中因磁芯發熱導致的誤差。


設備需求:脈沖電流源、高速示波器、差分探頭(用于高頻信號測量)。


電感-電流特性曲線法


步驟


施加小電流(如10mA),測量電感值(L-I測試儀或LCR表)。


逐步增加電流(如每次增加100mA),記錄電感值變化。


當電感值下降至初始值的90%(或廠商定義值)時,對應的電流即為飽和電流(Isat)。


注意:LQH5BPN系列電感因尺寸小(如0603/0805封裝),需確保測試夾具的寄生電感不影響結果。


二、測試關鍵參數


測試頻率


LQH5BPN系列電感通常用于高頻電路(如MHz級),測試時需選擇與工作頻率相近的激勵信號(如1MHz正弦波),以反映實際工況下的飽和特性。


電流步進與穩定時間


電流步進值需根據電感規格調整(如從0A逐步升至3A,步進0.1A)。


每次電流變化后需等待足夠時間(如10ms)以確保磁芯穩定。


溫度控制


飽和電流受溫度影響顯著,需在25℃±2℃環境下測試,或記錄不同溫度下的飽和電流變化(如順絡可能提供-55℃~+125℃的溫漂曲線)。


三、測試結果分析


飽和電流判定標準


順絡通常定義飽和電流為電感量下降10%~30%時的電流值(需參考具體型號規格書)。例如,若LQH5BPN100MQT初始電感為10μH,飽和電流對應電感降至8μH時的電流。


高頻特性影響


高頻下電感的等效串聯電阻(ESR)和分布電容(C)可能影響測試結果,需通過阻抗分析儀(如Keysight E4990A)驗證電感的高頻等效模型。


與廠商數據對比


順絡官網可能提供LQH5BPN系列的典型飽和電流值(如1.2A@25℃),測試結果應與其規格書范圍一致。若偏差較大,需檢查測試條件或電感是否損壞。


四、測試設備推薦


脈沖電流源:Keysight B2962A(6.5位精度,支持脈沖模式)。


高速示波器:Tektronix MSO64(帶寬≥1GHz,采樣率≥25GS/s)。


LCR表:HIOKI IM3536(支持高頻L-Q-D測量,頻率范圍20Hz~8MHz)。


溫箱:ESPEC SU-241(用于不同溫度下的飽和電流測試)。


五、注意事項


避免磁芯機械應力:測試夾具需避免對電感施加過大壓力,防止磁芯開裂導致性能變化。


去耦電容:在電源端添加高頻去耦電容(如0.1μF陶瓷電容),減少電源噪聲干擾。


多次測量取平均:因磁滯效應,建議對同一電感進行3次測試,取飽和電流的平均值。


通過上述方法,可準確獲取順絡LQH5BPN系列電感的飽和電流,為電路設計(如DC-DC轉換器、濾波電路)提供可靠參數。實際測試中需結合具體型號規格書調整測試條件。
