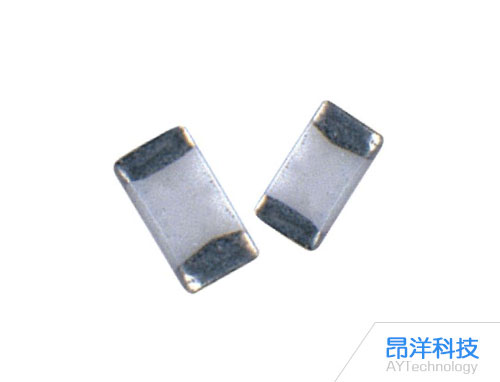

風華高科作為國內電子元器件領域的龍頭企業，其貼片電感產品廣泛應用于消費電子、通信設備及工業控制領域。然而，在實際應用中，貼片電感可能因設計缺陷、材料缺陷或工藝問題導致失效。本文結合行業實踐與技術文獻，系統分析風華貼片電感的典型失效模式，并提出針對性預防措施。

一、典型失效模式分析

1. 磁路破損類失效

磁路破損是貼片電感的核心失效模式之一，具體表現為磁芯裂紋、磁導率偏差及結構斷裂。此類失效通常源于以下原因：

材料缺陷：磁芯內部存在雜質、空洞或燒結裂紋，導致磁場分布異常，磁導率偏離設計值。

加工應力：磁芯在成型或切割過程中產生機械應力，若未通過退火工藝釋放，易在熱沖擊下引發裂紋擴展。

外力沖擊：貼片過程中因吸嘴壓力過大或分板操作不當，導致磁體脆性斷裂。

2. 焊接缺陷類失效

焊接不良是導致電感失效的另一高發原因，具體表現為虛焊、開路及端頭脫落：

端頭氧化：銀端頭在潮濕環境或長期儲存后，表面錫層氧化形成SnO?，阻礙焊料潤濕。

鍍層缺陷：鎳層過薄(<2μm)無法隔離銀錫共熔反應，導致“吃銀”現象，削弱焊接強度。

焊盤設計缺陷：焊盤尺寸不對稱、余地過長或?qū)挾瘸瑯?biāo)，引發潤濕力失衡，造成立碑效應或偏移。

3. 電性能超差類失效

電感量偏差或短路問題直接影響電路穩定性，主要誘因包括：

耐焊性不足：回流焊溫度超過居里點導致磁芯退磁，感量上升超標(>20%)，引發信號失真。

線圈短路：浸焊時錫液飛濺至漆包線絕緣層，或銅線與銅帶連接處假焊，造成層間短路或開路。

電流過載：額定電流設計裕量不足，在浪涌電流沖擊下發生磁珠燒穿。

二、系統性預防措施

1. 優化材料與結構設計

磁芯選型：采用高純度鐵氧體材料，通過X-Ray檢測篩選內部缺陷，確保磁導率一致性。

應力控制：在磁芯加工后增加真空退火工序，釋放殘余應力;優化貼片吸嘴壓力參數，避免機械損傷。

結構強化：通過有限元分析(FEA)模擬熱應力分布，調整瓷體厚度與端頭附著力設計。

2. 嚴格焊接工藝管控

端頭處理：采用先鍍鎳(2μm)后鍍錫(4-8μm)工藝，增強抗氧化能力;儲存環境控制濕度<40%，保質期不超過6個月。

焊盤設計：遵循IPC-7351標準，確保焊盤對稱性、余地長度≤0.5mm、寬度≤MLCI寬度+0.25mm。

回流焊曲線優化：設置預熱區溫度150-180℃，峰值溫度235±5℃，升溫速率≤3℃/s，避免急冷急熱。

3. 強化電性能測試與驗證

耐焊性測試：將電感浸入260℃焊錫槽10秒，檢測感量變化率，要求≤15%(嚴于行業20%標準)。

可焊性驗證：采用4秒浸焊法，要求焊錫覆蓋率≥95%，無坑洼或瓷體暴露。

電流沖擊測試：施加1.5倍額定電流，持續10秒，監測溫升與感量變化，確?？估擞磕芰?。

4. 全流程質量追溯

來料檢驗：增加磁芯密度、絕緣電阻及鍍層厚度檢測項目，剔除不合格品。

制程監控：在繞線、浸焊、測試等關鍵工序設置SPC控制圖，實時監控CPK值。

失效分析：建立切片分析、SEM成分分析及X-Ray內部檢測流程，定位根本原因并改進。

風華貼片電感的失效預防需從材料、設計、工藝及測試四方面協同發力。通過引入高精度檢測設備、優化熱應力仿真模型及強化供應商管理，可顯著降低失效風險。
